D.I.Y Car Voltage Stabilizer Part 2



Attention: Do this at your own risk. The author shall not be responsible for any damage or injury caused by using this circuit design. If you are unsure of any terms, please consult someone with electronic-based knowledge.


Versi pertama : Jadi, tapi kos yang mahal dan besar.

Versi kedua : Terbukti jadi dan berkesan. Menaikan sedikit pickup dan menstabilkan voltage


Proses me'upgrade versi kedua menjadi versi ketiga @ V3.

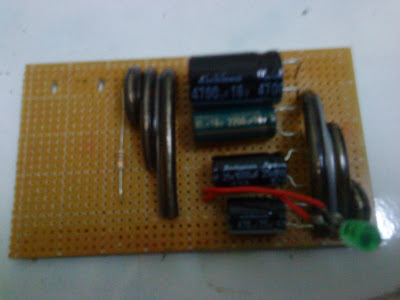

Capacitor disusun dengan kemas untuk menjimatkan ruang

Pasang jumper

Pasang Perintang dan LED

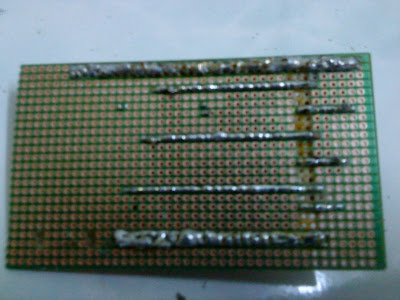

Bahagian belakang

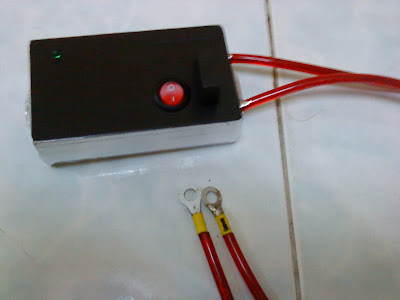

Pasang cable terminal +ve dan -ve

Bahagian belakang

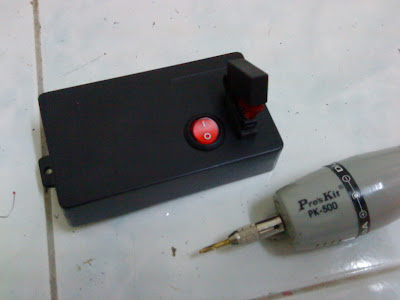

Proses menebuk casing, masukan suis dan soket fuse

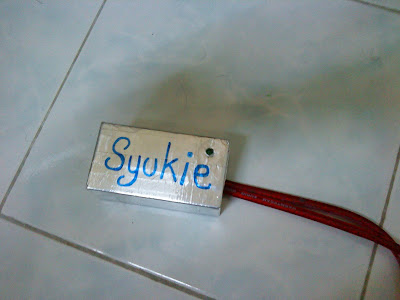

Siap

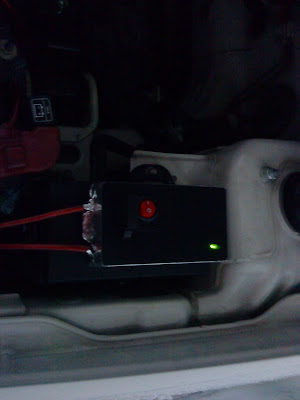

Pemasangan, VS berfungsi dengan baik. LED menyala, bila dicabutkan terminal +ve dan -ve atau off kan suis atau cabut fuse, LED masih menyala dan beransur2 padam.


*Update 22/1/2011

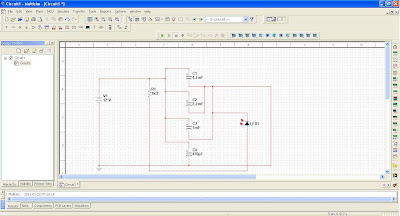

Ramai yang mintak diagram VS versi ke3. So sapa2 yang nak boleh rujuk litar diatas. TQVM.
